Gehäuse für Lambdasonden in 2 Varianten aus PBT-GF30
Leistung
- Taktzeit:
- 22 sec.
- Werkzeugauslegung:
- 4-fach
- Jahresproduktion:
- 3,3 Mio
3-Schichtbetrieb, 250 Arbeitstage/Jahr, 85% Verfügbarkeit)
Kurzbeschreibung

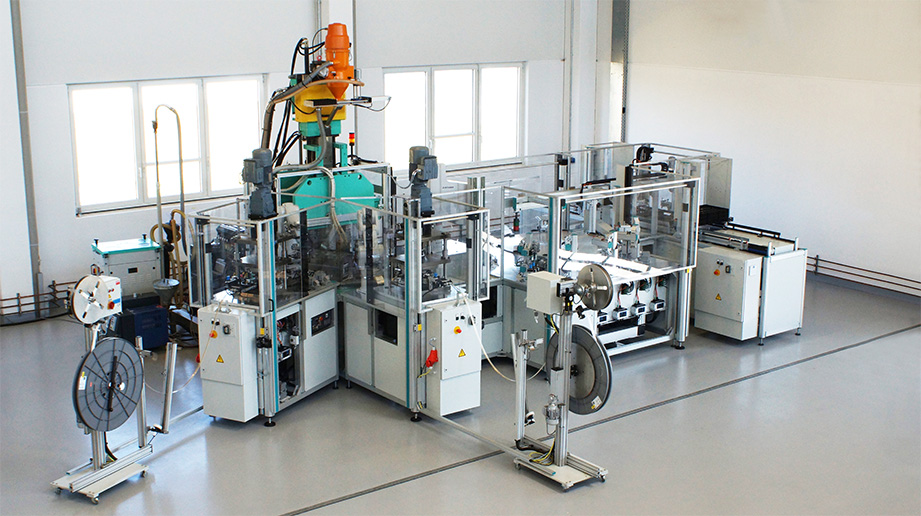

Das vollautomatische Rundschalttischsystem dient zur Herstellung von Gehäusen für Lambdasonden in 2 verschiedenen Varianten. Von zwei vorgestanzten Stanzstreifen werden Kontaktgruppen in zwei Biege-/Trennwerkzeugen vereinzelt und mit zwei 6-Achs-Roboter in die Spritzgießwerkzeug-Unterseite eingelegt. Anschließend werden die Einzelkontakte in der Spritzgießstation umspritzt. Nach der Umspritzung werden die entformten Gehäuse aus der Werkzeug-Unterseite von einem Scara-Roboter entnommen und an den Rundschalttisch übergeben.
- Vollständigkeit der Formkontur
- Vollständigkeit der Rasthaken und Rippen am Gehäuse
- Anwesenheit und Längenkontrolle der eingelegten Kontakte
- Widerstandsprüfung an den Kontakten
- Elektrische Hochspannungsprüfung an den Kontakten
Gutteile werden anschließend durch einen Heißprägestempel mit einer punktuellen Markierung versehen und in einem stapelbaren Tiefziehtray abgelegt. Ein Paletten-Wechselsystem für stapelbaren Tiefziehtrays ermöglicht eine Anlagenautonomie von ca. 2 Betriebsstunden.
